Medidor de flujo de gas natural inteligente integrado (medidor de flujo en forma de cuña) ACF - 1xx
El medidor de flujo cuneiforme inteligente integrado ACF - 1xx tiene una estructura simple, sin componentes móviles, un uso estable y confiable a larg
Detalles del producto
El medidor de flujo cuneiforme inteligente integrado ACF - 1xx tiene una estructura simple, sin componentes móviles, un uso estable y confiable a largo plazo y una alta precisión. Alto grado de estandarización, buena lineal, uso flexible y conveniente; En la actualidad, El medidor de flujo de presión diferencial sigue siendo ampliamente utilizado en la medición del flujo en china, y se estima que representa entre el 75% y el 85% de la cantidad total del medidor de flujo según los datos pertinentes. Se utiliza ampliamente en calderas de vapor, petróleo, productos químicos, acero, electricidad, conservación del agua, papel, productos farmacéuticos, alimentos y fibras químicas..
Los fluidos que llenan la tubería, cuando fluyen a través de la placa del agujero de flujo dentro de la tubería, el flujo formará una contracción local en el lugar de estrangulamiento de la placa del agujero de flujo, lo que acelerará el flujo y reducirá la presión estática, por lo que se producirá una caída de presión o diferencia de presión antes y Después de la placa del agujero estándar, cuanto mayor sea el flujo del medio, mayor será la diferencia de presión antes y después de la placa del agujero de flujo, por lo que el tamaño del flujo del fluido se puede medir midiendo la diferencia de presión. Este método de medición se basa en los principios de la ecuación de continuidad del flujo (ley de conservación de masa) y la ecuación de Bernoulli (ley de conservación de energía).
Exhibición de productos del año modelo 2011
Certificado de patente de modelo de utilidad
①ZL 2012 2 0299081.6 "dispositivo integrado de detección de presión estática y diferencial"
②ZL 2011 2 0549792.x "un medidor de flujo de presión diferencial multiparamétrico integrado"
③ZL 2013 2 0529448.3 "un medidor de flujo multiparamétrico integrado"
Certificado de patente de diseño exterior
④ZL 2013 3 0412222.0 "cabeza del medidor"
①ZL 2012 2 0299081.6 "dispositivo integrado de detección de presión estática y diferencial"
②ZL 2011 2 0549792.x "un medidor de flujo de presión diferencial multiparamétrico integrado"
③ZL 2013 2 0529448.3 "un medidor de flujo multiparamétrico integrado"
Certificado de patente de diseño exterior
④ZL 2013 3 0412222.0 "cabeza del medidor"
Este producto pasa la prueba de compatibilidad electromagnética, citada por el estándar:
Tecnología de prueba y medición de compatibilidad electromagnética GB / T 17626.2-2006 prueba de inmunidad de descarga estática
Tecnología de prueba y medición de compatibilidad electromagnética GB / T 17626.3-2006 prueba de inmunidad a la radiación electromagnética de radiofrecuencia
Tecnología de prueba y medición de compatibilidad electromagnética GB / T 17626.4-1998 prueba de inmunidad del Grupo de impulsos instantáneos eléctricos rápidos
GB / T 17626.5-1999 pruebas de compatibilidad electromagnética y técnicas de medición pruebas de inmunidad de oleadas (choques)
Tecnología de prueba y medición de compatibilidad electromagnética GB / T 17626.8-2006 prueba de inmunidad del campo magnético de frecuencia de potencia
El estándar de cálculo del flujo de compresión de gas natural cita:
GB / T 21446 - 2008 medición del flujo de gas natural con un medidor de flujo de placa de agujero estándar
El estándar de cálculo del factor de compresión de gas natural cita:
GB / T 17747.1-2011 cálculo del factor de compresión de gas natural parte 1: Introducción y guía
GB / T 17747.2-2011 cálculo del factor de compresión de gas natural parte 2: cálculo con composición molecular
GB / T 17747.3-2011 cálculo del factor de compresión natural del clima parte 3: cálculo con valores físicos
GB / T 11062 - 2014 métodos de cálculo de la generación de calor, densidad, densidad relativa y índice wobo del gas natural
Las normas pertinentes de certificación a prueba de explosiones citan:
GB 3836.1-2010 entorno explosivo parte 1: requisitos generales para equipos
GB 3836.2-2010 ambientes explosivos - parte 2: equipos protegidos por una carcasa ignífuga "d"
Otros criterios de certificación y referencia:
La compañía aprueba la certificación del sistema internacional de gestión de calidad ISO 19001: 2008
Este producto implementa el estándar de la empresa: Q / AC j03 02 - 2017 transmisor de flujo multiparamétrico
Número de aprobación de este producto: 12f104 - 61
Referencias a los estándares de diseño y cálculo de piezas de reducción de gastos:
GB / T 2624.1-2006 medición del flujo de líquido en un tubo completo con un dispositivo de presión diferencial instalado en una tubería de sección circular - parte 1: principios y requisitos generales
GB / T 2624.2-2006 medición del flujo de líquido de la tubería completa con un dispositivo de presión diferencial instalado en una tubería de superficie de carga circular parte 2: placa de agujero
GB / T 2624.3-2006 medición del flujo de líquido a plena capacidad mediante un dispositivo de presión diferencial instalado en una tubería de superficie de carga circular - parte 3: boquilla y Venturi
GB / T 2624.4-2006 medición del flujo de líquido de un tubo completo con un dispositivo de presión diferencial instalado en una tubería de superficie de carga circular parte 4: Venturi
Señales a prueba de explosiones
Exd II bt6 GB
Número de certificado a prueba de explosiones
CNEx17.1300
GB / T 2624.2-2006 medición del flujo de líquido de la tubería completa con un dispositivo de presión diferencial instalado en una tubería de superficie de carga circular parte 2: placa de agujero
GB / T 2624.3-2006 medición del flujo de líquido a plena capacidad mediante un dispositivo de presión diferencial instalado en una tubería de superficie de carga circular - parte 3: boquilla y Venturi
GB / T 2624.4-2006 medición del flujo de líquido de un tubo completo con un dispositivo de presión diferencial instalado en una tubería de superficie de carga circular parte 4: Venturi
Señales a prueba de explosiones
Exd II bt6 GB
Número de certificado a prueba de explosiones
CNEx17.1300
- especialmente adecuado para la medición de medios de alta viscosidad, bajo número de reynolds, con partículas suspendidas o burbujasV;
- la precisión de la medición no se ve afectada ni limitada por propiedades como la constante dieléctrica del fluidoV;
- diseño estructural especial de la pieza en forma de cuña, Acción de desviación, bloqueo, capacidad de autolimpieza, sin zona de estancamientoV;
- con funciones de compensación como cambio de viscosidad del fluido, cambio de temperatura, cambio de densidad, etc.V;
Resistencia a las vibraciones, resistencia al impacto, resistencia a la suciedad, resistencia a la corrosiónV;
El medidor de flujo en forma de cuña tiene una estructura simple, sólida, alta fiabilidad, fácil instalación y bajo costo de operación y mantenimiento.V;
- sin piezas móviles, sin desgaste, sin necesidad de volver a calibrar durante el uso a largo plazo, la pérdida de presión permanente es menor que la placa de agujeroV;
Resistencia a altas y bajas temperaturas, resistencia a alta presión, gas, líquido, vapor, amplia gama de aplicacionesV;
- mostrar simultáneamente el caudal acumulado, el caudal instantáneo, la presión, la temperaturaV;
- salida de señal de corriente estándar ma de 4 canales (4 a 20) e interfaz de comunicación estándar rs485V;
- salida de señal de corriente estándar ma de 4 canales (4 a 20) e interfaz de comunicación estándar rs485V;
Diámetro nominal
Dn20 a dn1000
Dn20 a dn1000
Presión nominal
(0 a 32) MPA
Temperatura media
(- 50 a 700) ℃.
Precisión del sistema
0,5, 1, 1,5, 2,0, 3,0
Relación de rango
25: 1
Requisitos para la Sección de tubería directa
3D delantero, 3D trasero
Modo de conexión
Tipo de brida, soldadura de tuberías
Temperatura ambiente
(- 30 a 70) ℃.
Fuente de alimentación de trabajo
Fuente de alimentación externa: (7 a 30) V dc, corriente de trabajo inferior a 40 ma
Batería incorporada: batería industrial de litio de 3,6 v, que puede funcionar durante 2 años consecutivos
Fuente de alimentación externa: (7 a 30) V dc, corriente de trabajo inferior a 40 ma
Batería incorporada: batería industrial de litio de 3,6 v, que puede funcionar durante 2 años consecutivos
Modo de salida
A. interfaz de comunicación rs485, Protocolo modbus estándar
b、 Señal de corriente estándar ma de 4 canales (4 a 20), precisión 0,1% FS
Tamaño exterior
(unidad: mm)
:Instrumento ansen，Instrumentos inteligentes，Instrumentos de presión，Medidor de temperatura，Medidor de nivel，Medidor de flujo，Instrumentos inalámbricos，Instrumentos especiales para el petróleo

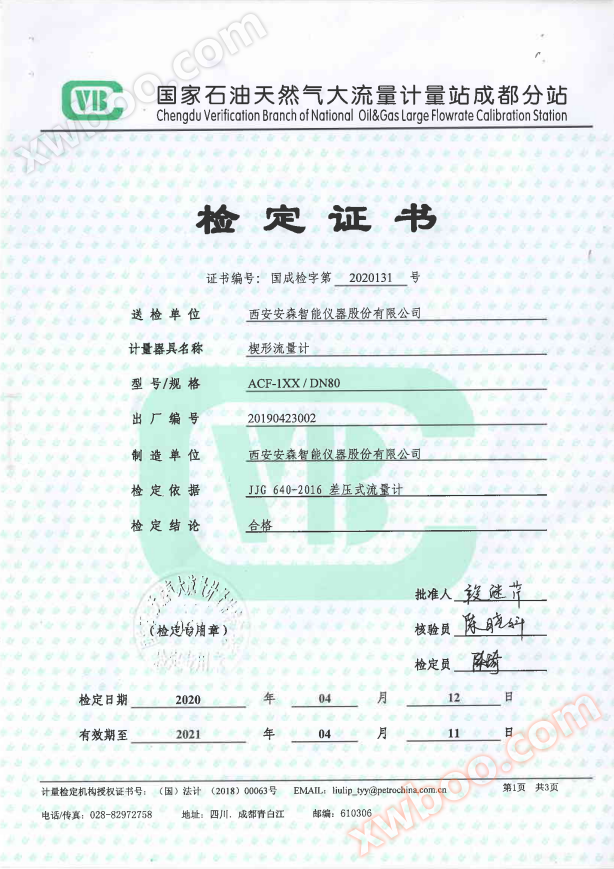

- -Certificado de verificación- -(unidad: mm)
