Medidor de nivel de barra dura montado en la parte superior ACL
El medidor de nivel magnetostrictivo de la serie ACL es un medidor de nivel inteligente de alta tecnología desarrollado por nuestra empresa de acuerdo
Detalles del producto
El medidor de nivel magnetostrictivo de la serie ACL es un medidor de nivel inteligente de alta tecnología desarrollado por nuestra empresa de acuerdo con las necesidades del sitio industrial, haciendo pleno uso de la acumulación de tecnología de nuestra empresa en el procesamiento de señales de sensores, modelado matemático, cálculo de información y comunicación inteligente. El medidor de nivel es un sensor de nivel de alta precisión, lineal de largo alcance y medición de posición absoluta fabricado con el principio magnetostrictivo, que puede medir con precisión el nivel del tanque. Con las ventajas de alta precisión, fuerte adaptabilidad ambiental, alta fiabilidad, instalación simple y mantenimiento conveniente, es ampliamente utilizado en petróleo, industria química, alimentos, medicamentos y otros campos de medición de nivel, y gradualmente reemplaza a otros instrumentos de nivel tradicionales, convirtiéndose en una mejor opción para los instrumentos de medición de nivel..

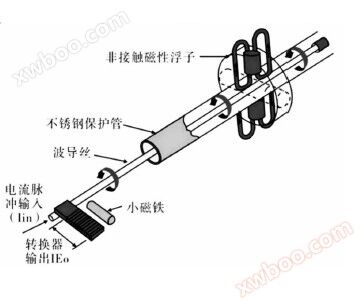

Cuando el sensor del medidor de nivel magnetostrictivo de la serie ACL funciona, la parte del Circuito del sensor estimulará la corriente de pulso en el alambre de guía de onda, que genera un campo magnético de corriente de pulso alrededor del alambre de guía de onda cuando se propaga a lo largo del alambre de guía de onda. El principio de la Magnetostricción es calcular la ubicación exacta del punto de intersección del campo magnético utilizando el tiempo en que se detectan las señales de pulso de tensión generadas cuando se cruzan diferentes campos magnéticos. Hay un flotador fuera de la barra de medición del sensor del medidor de nivel inteligente, que puede moverse hacia arriba y hacia abajo a lo largo de la barra de medición con los cambios en el nivel de líquido. Hay un grupo de anillos magnéticos permanentes dentro del flotador. Cuando el campo magnético de corriente pulsada se encuentra con el campo magnético del anillo magnético generado por el flotador, el campo magnético alrededor del flotador cambia, lo que hace que el alambre de guía de onda hecho de material magnetostrictivo produzca un pulso de onda de torsión en la posición del flotador, que se devuelve a lo largo del alambre de guía de onda a una velocidad fija y es detectado por el mecanismo de detección. Al medir la diferencia de tiempo entre la corriente del pulso y la onda de torsión, se puede determinar con precisión la posición del flotador, es decir, la posición de la superficie del líquido. Ventajas técnicas del medidor de nivel magnetostrictivo: El medidor de nivel magnetostrictivo es adecuado para la medición del nivel de líquido de limpieza con requisitos de alta precisión, con una precisión de 1 mm, y la precisión del último producto ya puede alcanzar 0,1 mm.
- todo tipo de tanques utilizados en los procesos de almacenamiento y procesamiento de petróleo, como tanques flash, separadores, etc.V;
- medición, control y seguimiento del nivel de líquido en los ámbitos químico, de tratamiento del agua, farmacéutico, eléctrico, papelero, metalúrgico, calderas, etc.V;
- resistencia a altas y bajas temperaturas, resistencia a la corrosión, resistencia a la fricción, resistencia a la alta presiónV;
- resistencia al polvo, vapor medible, instalación con material, sin necesidad de aparcarV;
- adecuado para el embalaje lateral del tanque, como la medición del nivel de líquido en tanques flash, separadores, calentadoresV;
- pantalla LCD retroiluminada para facilitar la observación nocturna en el lugarV;
- protección contra rayos, antiinterferencia, diseño a prueba de explosiones, para lugares inflamables y explosivosV;
- autocorrección inteligente en tiempo real, medición precisa, estable y confiableV;
- larga vida útil, sin mantenimiento, mejora de la calidad de las obras y de la eficiencia de la producciónV;
Alcance de la medición
(50 a 4000) mm (se puede personalizar de acuerdo con los requisitos del usuario)
Nivel de precisión
0,2 ± 1 mm, 0,5 ± 1 mm, 1 ± 1 mm
Error lineal
≤ 0,05% FS
Precisión repetida
≤ 0002% FS
Estabilidad de la temperatura
≤ 0002% / ℃.
Modo de suministro de energía
24v DC ± 10%
Señal de salida
(4 a 20) ma
Modo de comunicación
Rs485 (protocolo modbus rtu)
Temperatura ambiente
(- 30 a 70) ℃.
(- 30 a 70) ℃.
Humedad relativa
Menos del 90%
Presión atmosférica
(86 a 106) kPa
Medición de la temperatura del Medio
(- 40 a 85) ℃.
Nivel de protección
Ip65
Señales a prueba de explosiones
Exdiibt4 GB
Presión laboral
Presión atmosférica a 10 Mpa
Densidad media
(0,5 a 2,0) G / cm3
Montaje superior y lateral
